CHUMBADOR WB

Descrição do produto

Chumbador WB: Solução Profissional em Fixação Mecânica

O Chumbador WB destaca-se, sobretudo, como chumbador mecânico de expansão por torque, projetado para fornecer fixação segura e confiável em suas obras. Sua característica distintiva – a cabeça achatada na ponta da haste – permite embutimento fácil com auxílio de martelo durante a aplicação.

Especificações Técnicas do Chumbador WB

Portanto, a Walsywa fornece os chumbadores WB com:

  • Corpo roscado de alta resistência
  • Porca sextavada
  • Arruela lisa
  • Presilha de expansão

Além disso, disponibilizamos diâmetros variados de 1/4″ a 1″, permitindo escolher a opção ideal para cada projeto específico.

Como Instalar:

Primeiramente, a instalação deste chumbador garante eficiência e segurança em três passos simples:

  1. Perfure o material base com broca adequada
  2. Insira o chumbador no furo limpo
  3. Aplique o torque necessário para expansão completa

Com isso, a cabeça achatada permite embutimento perfeito, proporcionando fixação estável em:

  • Concreto armado
  • Alvenaria estrutural
  • Pedra natural

Por Que Escolher Chumbadores Walsywa?

A Walsywa lidera o setor de fixação há mais de 60 anos, reconhecida por qualidade superior e compromisso com satisfação do cliente. Ademais, nossa equipe técnica especializada auxilia na seleção dos Chumbadores adequados para necessidades específicas – sejam projetos residenciais ou comerciais.

Aplicações e Benefícios do Chumbador WB

O Chumbador WB oferece:

  • Fixação duradoura e resistente a cargas pesadas
  • Instalação rápida com ferramentas convencionais
  • Versatilidade para diferentes materiais base
  • Confiabilidade comprovada em diversos setores da construção

Os profissionais da construção civil escolhem o Chumbador WB, sobretudo, pela combinação única de resistência mecânica e facilidade de aplicação. A expansão por torque controlado garante ancoragem uniforme, essencial para estruturas que exigem máxima segurança.

Qualidade Certificada Walsywa

Investir nos Chumbadores da Walsywa significa escolher:

  • Produtos testados conforme normas técnicas
  • Suporte técnico especializado
  • Garantia de procedência e qualidade
  • Atendimento às mais altas exigências de segurança e desempenho

Por fim, aproveite os benefícios oferecidos pelo Chumbador WB. Entre em contato com a Walsywa para:

  • Informações técnicas detalhadas
  • Orientação sobre dimensionamento
  • Cotação personalizada para seu projeto

Afinal, nossa equipe dedicada sempre encontrará a solução perfeita em chumbadores para sua necessidade de fixação.

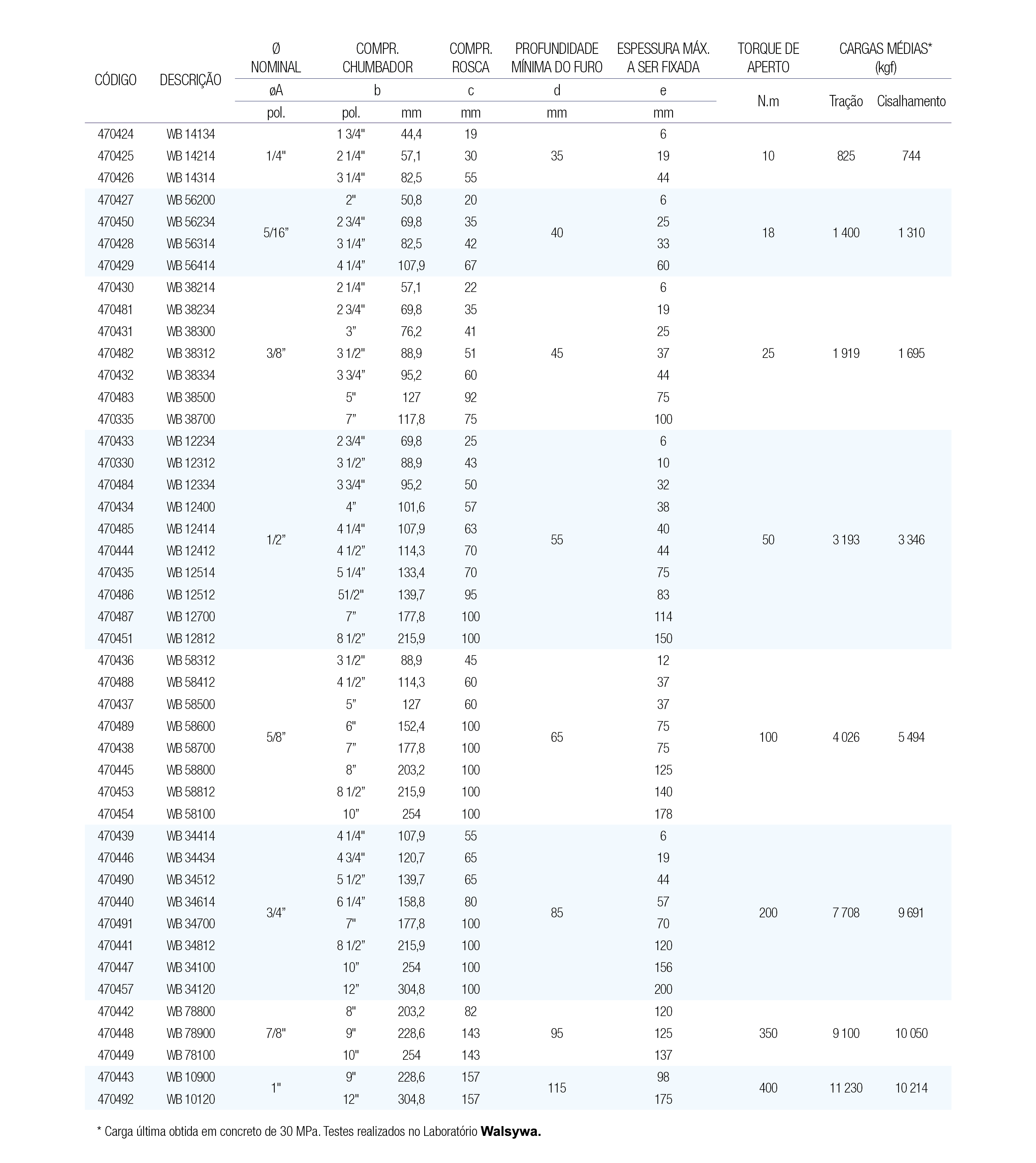

Tabela técnica

Selecionar Código Descrição Diâmetro nominal Diâmetro A pol. Comprimento do chumbador b pol. Comprimento do chumbador b mm Comprimento da rosca c mm Profundidade mínima do furo d mm Espessura máxima a fixar e mm Torque de aperto N.m Cargas médias* (kgf) Tração Cargas médias* (kgf) Cisalhamento
470424 WB 14134 1/4" 1 3/4" 44,4 19 35 6 10 825 744
470425 WB 14214 1/4" 2 1/4" 57,1 30 35 19 10 825 744
470426 WB 14314 1/4" 3 1/4" 82,5 55 35 44 10 825 744
470427 WB 56200 5/6" 2" 50,8 20 40 6 18 1400 1310
470450 WB 56324 5/6" 2 3/4" 69,8 35 40 25 18 1400 1310
470428 WB 56314 5/6" 3 1/4" 82,5 42 40 33 18 1400 1310
470429 WB 56414 5/6" 4 1/4" 107,9 67 40 60 18 1400 1310
470430 WB 38214 3/8" 2 1/4" 57,1 22 45 6 25 1919 1695
470481 WB 38234 3/8" 2 3/4" 69,8 35 45 19 25 1919 1695
470431 WB 38300 3/8" 3" 76,2 41 45 25 25 1919 1695
470482 WB 38312 3/8" 3 1/2" 88,9 51 45 37 25 1919 1695
470432 WB 38334 3/8" 3 3/4" 95,2 60 45 44 25 1919 1695
470483 WB 38500 3/8" 5" 127 92 45 75 25 1919 1695
470335 WB 38700 3/8" 7" 117,8 75 45 100 25 1919 1695
470433 WB 12234 1/2" 2 3/4" 69,8 25 55 6 50 3193 3346
470330 WB 12312 1/2" 3 1/2" 88,9 43 55 10 50 3193 3346
470484 WB 12334 1/2" 3 3/4" 95,2 50 55 32 50 3193 3346
470434 WB 12400 1/2" 4" 101,6 57 55 38 50 3193 3346
470485 WB 12414 1/2" 4 1/4" 107,9 63 55 40 50 3193 3346
470444 WB 12412 1/2" 4 1/2" 114,3 70 55 44 50 3193 3346
470435 WB 12514 1/2" 5 1/4" 133,4 70 55 75 50 3193 3346
470486 WB 12512 1/2" 5 1/2" 139,7 95 55 83 50 3193 3346
470487 WB 12700 1/2" 7" 177,8 100 55 114 50 3193 3346
470451 WB 12812 1/2" 8 1/2" 215,9 100 55 150 50 3193 3346
470436 WB 58312 5/8" 3 1/2" 88,9 45 65 12 100 4026 5494
470488 WB 58412 5/8" 4 1/2" 114,3 60 65 37 100 4026 5494
470437 WB 58500 5/8" 5" 127 60 65 37 100 4026 5494
470489 WB 58600 5/8" 6" 152,4 100 65 75 100 4026 5494
470438 WB 58700 5/8" 7" 177,8 100 65 75 100 4026 5494
470445 WB 58800 5/8" 8" 203,2 100 65 125 100 4026 5494
470453 WB 58812 5/8" 8 1/2" 215,9 100 65 140 100 4026 5494
470454 WB 58100 5/8" 10" 254 100 65 178 100 4026 5494
470439 WB 34414 3/4" 4 1/4" 107,9 55 85 6 200 7078 9691
470446 WB 34434 3/4" 4 3/4" 120,7 65 85 19 200 7078 9691
470490 WB 34512 3/4" 5 1/2" 139,7 65 85 44 200 7078 9691
470440 WB 34614 3/4" 6 1/4" 158,8 80 85 57 200 7078 9691
470491 WB 34700 3/4" 7" 177,8 100 85 70 200 7078 9691
470441 WB 34812 3/4" 8 1/2" 215,9 100 85 120 200 7078 9691
470447 WB 34100 3/4" 10" 254 100 85 156 200 7078 9691
470457 WB 34120 3/4" 12" 304,8 100 85 200 200 7078 9691
470442 WB 78800 7/8" 8" 203,2 82 95 120 350 9100 10050
470448 WB 78900 7/8" 9" 228,6 143 95 125 350 9100 10050
470449 WB 78100 7/8" 10" 254 143 95 137 350 9100 10050
470443 WB 10900 1" 9" 228,6 157 115 98 400 11230 10214
470492 WB 10120 1" 12" 304,8 157 115 175 400 11230 10214

* Carga última obtida em concreto de 30 MPa. Testes realizados no Laboratório Walsywa.

CARACTERÍSTICAS TÉCNICAS

• Medidas nominais de 1/4” a 1”;
• Fornecido com corpo roscado, porca, arruela e presilha;
• Acabamento zincado brilhante;
• Diâmetro da broca igual ao diâmetro nominal do chumbador;
• Indicado para aplicações onde é necessária alta resistência ao cisalhamento, como, por exemplo, na fixação de placas de granito em fachadas e em estruturas porta-pallet;
• Pode ser instalado através da peça a ser fixada.

APLICAÇÕES

• Guias de estruturas Light Steel Frame;
• Fachadas ACM;
• Pele de vidro;
• Fixações em geral.

INSTRUÇÕES DE APLICAÇÃO

Materiais base

  • Concreto Concreto
  • Bloco oco Bloco oco
  • Pedra Pedra
  • Drywall Drywall
  • Placa cimentícia Placa cimentícia
  • Painel wall Painel wall
  • Madeira Madeira
  • OSB OSB
  • Aço Estrutural Aço Estrutural
  • Telha metálica Telha metálica
  • Alumínio Alumínio
  • Guias e montante Guias e montante
